1、儀器規格參數表
（附注：更不同口徑剪切涉儀可依據客戶需求定制）
2、儀器特點
- 剪切板選用熔石英材料，熱膨脹系數低，且應力小；
- 可使用波長覆蓋可見光與近紅外波段（400nm~1064nm），上表列出了若干特征波長的技術參數；

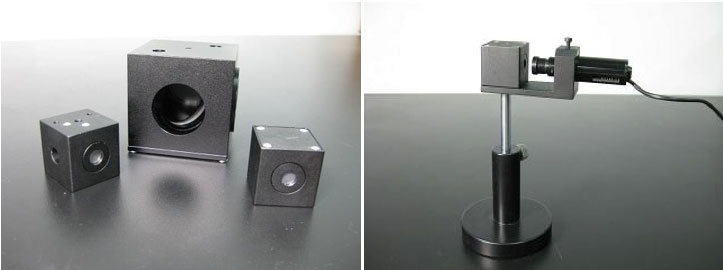

- QY-SP-08型剪切干涉儀專為激光器光束準直性檢驗設計，可由監視器對激光器輸出的小口徑光束進行觀測。入射光束的功率設計值為1mw左右，超過此功率值時，請使用衰減片。其他類型的剪切干涉儀對入射光強沒有限制。
一、 測量原理
基于平板剪切干涉原理，采用一塊具有一定厚度并帶有微量楔角的高質量光學平板將一個具有空間相干性的波面分割為兩個完全相同的波面，并且使這兩個波面彼此相對錯位；因為波面上各點是彼此相干的，因此在這兩個波面的重疊區將產生干涉（圖1）。

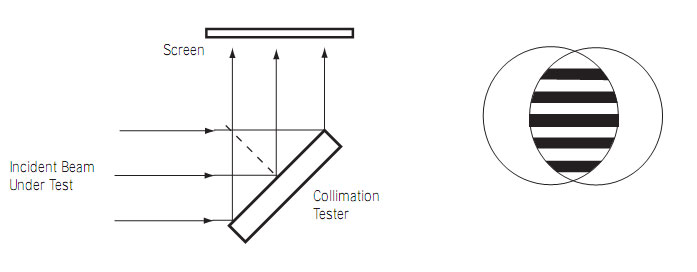

圖1、剪切干涉原理示意圖
剪切平板楔角方向與剪切方向垂直。如果被檢光束完全平行，則干涉條紋平行于剪切方向；如果被檢光束會聚或發散，則條紋將發生旋轉（圖2）。
圖2、光束不同狀態的剪切干涉圖
同時，若入射波前攜帶波像差，則剪切干涉條紋不再是直條紋，對應不同的像差類型，條紋形態會發生相應的變化。因此，可依據條紋形狀定性分析波前相差的類型及幅度。
一、 測量方法
1、光束準直度的判讀：
觀察干涉條紋接收屏條紋的傾斜方向，如圖2所示。若條紋與基準線平行，則光束是準直的；若條紋沿斜上方向傾斜，則光束是發散的；若條紋沿斜下方向傾斜，則光束是會聚的。

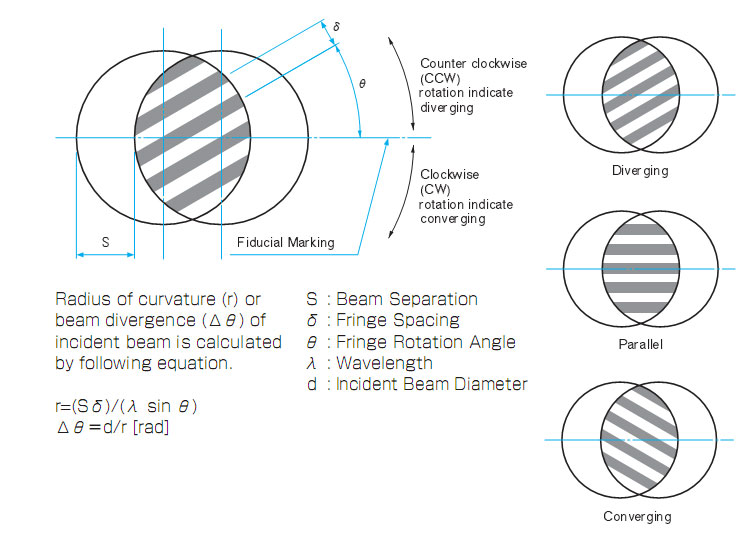

當光束不平行時，通過測量條紋相對于基準線的轉角，可推算出光束的發散角。計算方法如圖3所示：
圖3、光束發散角計算方法
波面的曲率半徑及發散角的計算公式如下：
其中，入射光束直徑d與波長 已知；剪切量 可查看產品目錄的技術參數；條紋間距 與波長及剪切板楔角有關，可參考產品目錄或直接用量具測量；條紋偏轉角 可測量得出（需選購帶刻度的接收組件）。代入式(1)、(2)，即可求得光束波面的曲率半徑 及發散角 。
2、 光束波像差的判斷：
下面分別介紹各種像差所對應的剪切干涉圖，以便在測試時進行對照判斷：

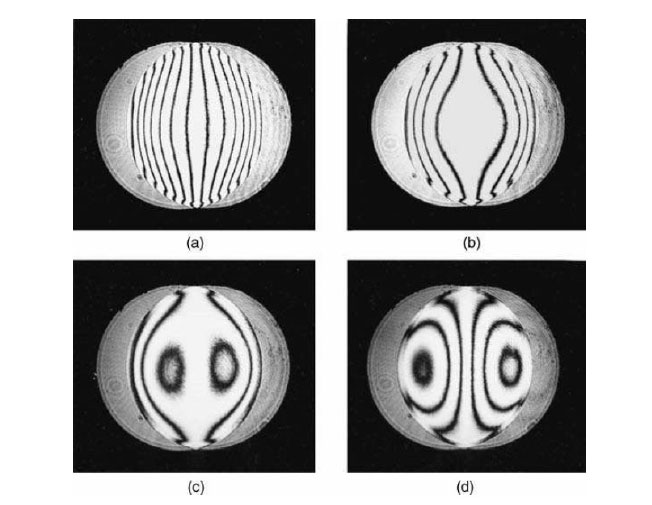

圖4、球差波面在不同離焦位置的剪切干涉圖：(a)焦內，(b)焦點，(c)、(d)：焦外
圖5、彗差波面在不同離焦位置的剪切干涉圖：(a)無離焦，(b)有微量離焦
圖6、像散波面的剪切干涉圖：(a)弧矢方向剪切，(b)子午方向剪切
